一、什么是 EL 检测仪

EL 检测仪是基于电致发光（Electroluminescence）原理，用于检测太阳能电池片及光伏组件内部缺陷的专业设备。它通过给光伏组件施加正向电流，使电池片发出近红外光，再用高灵敏度的红外相机捕捉成像，根据图像的明暗分布来识别组件内部的隐裂、断栅、虚焊、黑斑等缺陷，是光伏行业公认的内部缺陷检测手段机电之家。

光伏组件的很多内部缺陷，从外观上看不出来，但会严重影响发电效率和使用寿命。EL 检测就像给光伏组件做 "X 光体检"，能够穿透外观看到内部的质量问题，是保障光伏产品可靠性的核心检测技术。

二、为什么光伏行业离不开 EL 检测

太阳能电池片是非常脆弱的半导体器件，在生产、运输、安装过程中都容易产生隐裂等内部损伤。这些缺陷用肉眼无法识别，却会带来严重后果：

• 隐裂导致功率衰减：电池片出现隐裂后，裂纹区域的电池失效，发电面积减少，组件输出功率下降。随着时间推移，隐裂还可能在热胀冷缩和风力作用下不断扩展，导致功率持续衰减；
• 热斑风险威胁安全：严重的缺陷可能导致局部电阻过大，工作时产生高温热斑，加速封装材料老化，极端情况下甚至引发火灾隐患；
• 外观无损但内部受伤：运输和安装过程中的磕碰、挤压，可能造成组件内部电池片隐裂，但玻璃和背板外观完好无损，不通过 EL 检测根本无法发现；
• 批次质量难以把控：没有 EL 全检，出厂的组件可能混有缺陷产品，影响电站整体发电收益，也给品牌方带来售后风险。

正因为如此，EL 检测已经成为光伏组件生产出厂、电站到货验收、运维巡检各个环节的标配检测项目。

三、EL 检测的工作原理

EL 检测的原理本质上是反向利用光伏效应。太阳能电池的核心是半导体 PN 结，正常工作时，光照激发电子空穴对，产生电流，这是光伏效应；而当给 PN 结施加正向偏压时，外部注入的电子和空穴会在结区复合，释放出光子，产生发光现象，这就是电致发光武汉曜华激...。

晶硅电池的电致发光波长大约在 1100nm 左右，属于近红外波段，人眼看不见，但可以被高灵敏度的红外相机捕捉。健康完好的电池区域，电流通畅，载流子复合均匀，发光强度高，在图像上呈现亮区；而存在隐裂、断栅、虚焊的区域，电流传输受阻，载流子数量少，发光强度弱甚至不发光，在图像上呈现暗纹或黑斑。通过分析图像中暗区的位置、形状和大小，就可以判断缺陷的类型和严重程度。

一台完整的 EL 检测仪主要由三部分组成：一是成像系统，包括高分辨率红外相机和光学镜头，负责捕捉微弱的近红外发光信号；二是电源系统，提供可调的正向直流输出，为组件供电激发电致发光；三是控制系统与软件，负责设备操作、图像采集、缺陷分析和数据管理。

四、EL 检测的主要应用场景

EL 检测的应用覆盖光伏全生命周期：

生产端在线检测：在组件工厂，EL 检测部署在层压后、终检等关键工序，对每一块组件进行全检，及时筛出缺陷品，避免不合格品流出工厂。在线 EL 检测通常与产线联动，自动完成进料、通电、拍照、判定全流程。

电站到货验收：光伏组件从工厂运到电站现场，长途运输过程中可能因颠簸、挤压产生隐裂。安装前进行 EL 抽检，可以确认运输过程中是否造成损伤，明确责任划分，避免带着缺陷的组件装上支架。

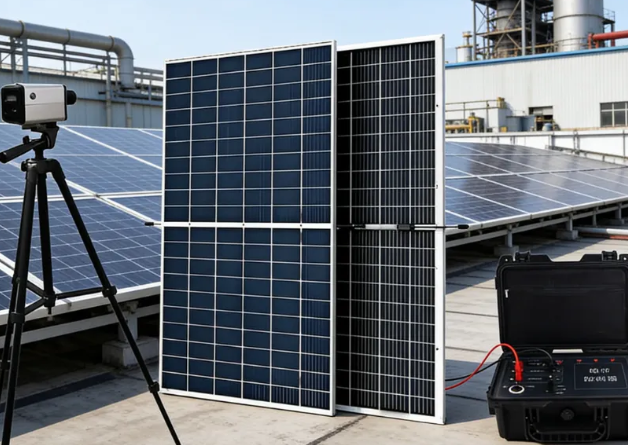

电站运维巡检：运行中的电站，经历大风、暴雪、冰雹等极端天气后，可能出现组件隐裂加重或新的损伤。便携式 EL 检测仪可以到现场对可疑组件进行检测，评估组件健康状况，制定更换或维修计划。

失效分析与研发：在研发和失效分析中，EL 检测可以直观呈现电池片和组件的内部问题，帮助分析失效原因，优化材料和工艺设计。

五、EL 检测技术的发展

随着光伏行业的发展，EL 检测技术也在不断进步。分辨率从早期的几百万像素提升到数千万像素，能够识别更细微的缺陷；检测速度不断加快，更好地匹配高速产线；便携式设备越来越轻便，电站现场检测更加便捷；AI 智能识别算法的引入，也在逐步替代人工判图，提升检测效率和一致性。

彩谱科技提供的 EL 检测仪，覆盖生产端固定式检测和电站端便携式检测多种形态，配备高灵敏度红外成像系统和稳定的程控电源，成像清晰、缺陷辨识度高，配套的分析软件支持图像存储、缺陷标注和数据统计，能够满足组件生产质检、电站验收运维等不同场景的检测需求，为光伏产品质量保驾护航。
