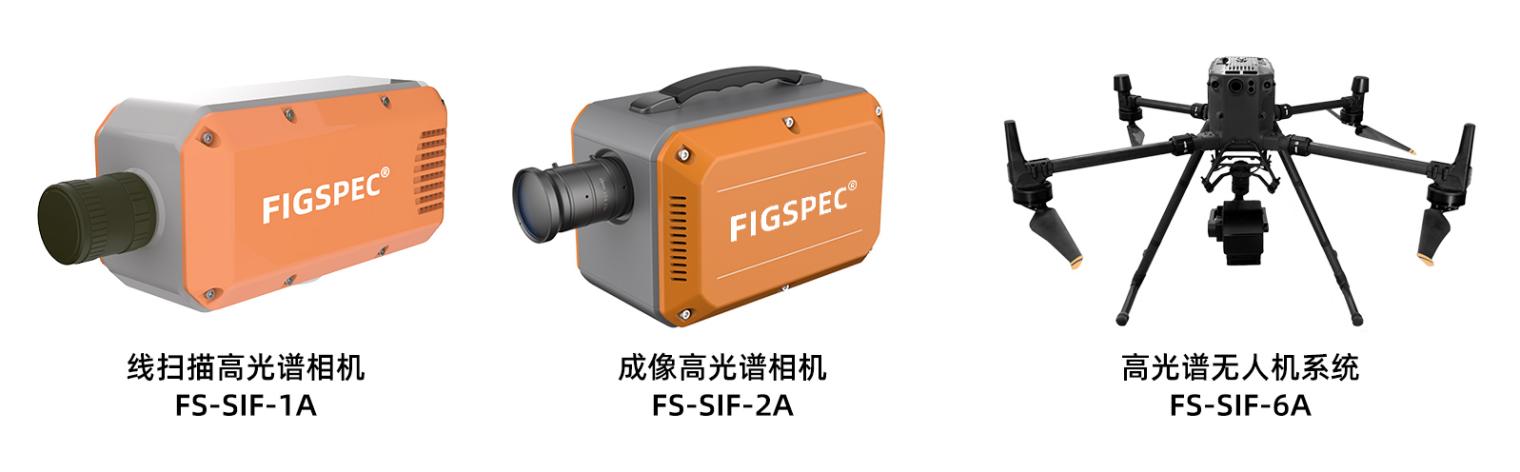

彩谱科技最新推出的应用于日光诱导叶绿素荧光（SIF）探测的FS-SIF系列高光谱测量系统，包括：线扫描高光谱相机（FS-SIF-1A） ，成像高光谱相机 （FS-SIF-2A）和高光谱无人机系统（FS-SIF-6A）。该产品是目前国际领先的高光谱SIF测量设备，采用创新性的专利光路和超高灵敏度探测器，具备极高的光谱分辨率（0.3nm）、超高的信噪比（600:1）。
一、产品特点
线扫描高光谱相机（FS-SIF-1A）可以布置于大田作物日光诱导叶绿素荧光（SIF）探测。
成像高光谱相机 （FS-SIF-2A）可以布置于塔基或定点固定式观测。
高光谱无人机系统（FS-SIF-6A）具备了灵活布置，不受卫星过境时间限制的特点，可快速获得研究区域植被的SIF信息；相比塔基的固定式观测，获得连续时序的SIF数据，机载平台在一定时间内可获得更多区域植被的SIF信息。
二、产品优势
日光诱导叶绿素荧光（SIF）高光谱测量系统能在植物光合作用期间，通过测量太阳下行辐照度和上行反射辐射量，来测量植物受日光诱导的叶绿素荧光（SIF）变化情况，用于估算初级生产总值（Gross Primary Production，GPP）和生态系统呼吸（RECO）两大生物圈碳源的碳排放情况。
机载平台可作为星载SIF和塔基观测方案的补充，相比星载平台，具备了灵活布置，不受卫星过境时间限制，可快速获得研究区域植被的SIF信息；相比塔基的固定式观测，获得连续时序的SIF数据，机载平台在一定时间内可获得更多区域植被的SIF信息。整套系统基于大疆M350深度开发，具备高集成度和简单的操作流程。

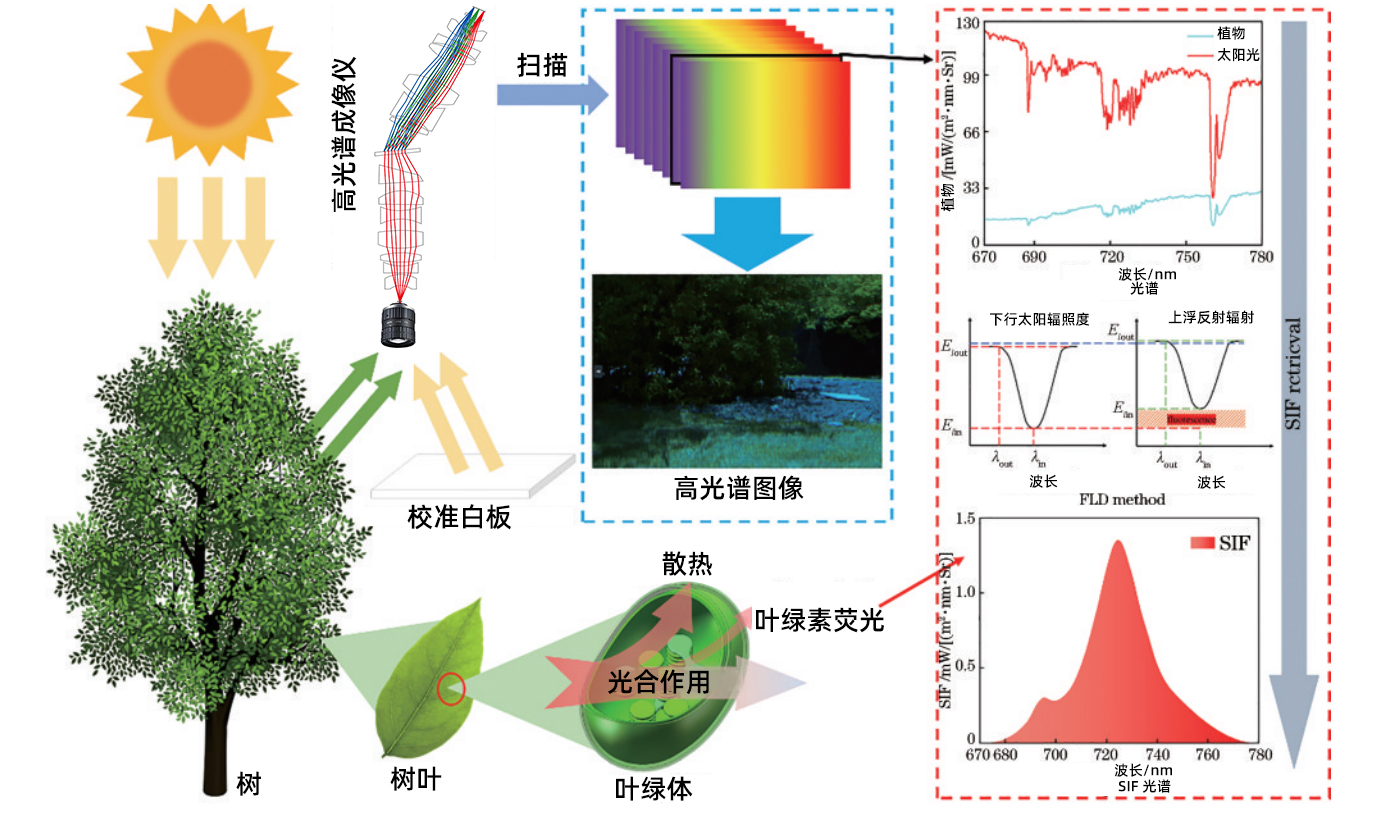

三、观测原理

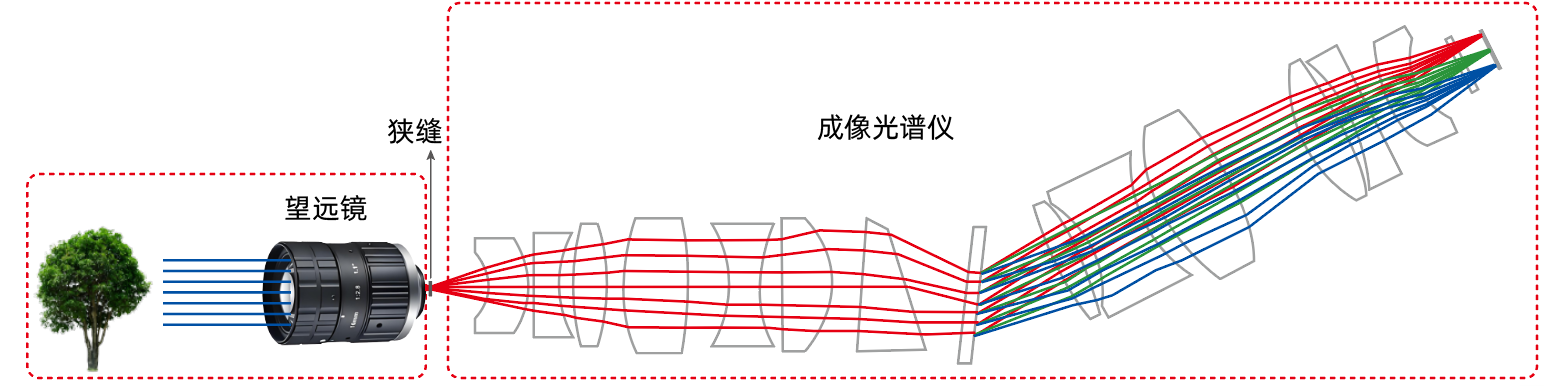

四、仪器光学系统
五、仪器技术参数
|
型号 |
线扫描高光谱相机 （FS-SIF-1A） |
成像高光谱相机 （FS-SIF-2A） |
高光谱无人机系统 （FS-SIF-6A） |
|
分光方式 |
透射光栅 |
透射光栅 |
透射光栅 |
|
光谱范围 |
660-790nm |
660-790nm |
660-790nm |
|
光谱波段 |
1200 |
1200 |
1200 |
|
光谱分辨率(FWHM) |
0.3nm |
0.3nm |
0.3nm |
|
狭缝宽度 |
15um |
15um |
15um |
|
透射效率 |
60% |
60% |
60% |
|
杂散光 |
0.5% |
0.5% |
0.5% |
|
空间像素数 |
1920 |
1920 |
1920 |
|
像素大小 |
5.86um |
5.86um |
5.86um |
|
成像速度 |
全波段128fps,ROI后可实现3300fps |
全波段128fps,ROI后可实现3300fps |
全波段128fps |
|
探测器 |
CMOS |
CMOS |
CMOS |
|
SNR(Peak) |
600/1 |
600/1 |
600/1 |
|
相机输出 |
USB3.0 |
USB3.0 |
USB3.0 |
|
相机接口 |
C-Mount |
C-Mount |
C-Mount |
|
配件 |
镜头、USB线 |
镜头、USB线 |
反射率校准板 |
|
ROI |
多个区域 |
多个区域 |
多个区域 |
|
重量 |
1.3kg |
/ |
/ |
|
镜头焦距 |
25mm |
25mm |
25mm |
|
镜头视场 |
25°，可选装其他视场角镜头 |
25°，可选装其他视场角镜头 |
25°，可选装其他视场角镜头 |
|
校正方式 |
反射率校正、区域校正支持批处理 |
反射率校正、区域校正支持批处理 |
反射率校正、区域校正支持批处理 |
|
数据格式 |
兼容spe格式、hdr格式、scp格式 |
兼容spe格式、hdr格式、scp格式 |
兼容spe格式、hdr格式、scp格式 |
|
应用软件 |
FIGSPEC UAV,FIGSPE MS-PreMerge拼图软件，FIGSPEC Studio 应用软件 图像分析软件 |
FIGSPEC UAV,FIGSPE MS-PreMerge拼图软件，FIGSPEC Studio 应用软件 图像分析软件 |
FIGSPEC UAV,FIGSPE MS-PreMerge 拼图软件，FIGSPEC Studio 应用软件 图像分析软件 |
六、测量系统应用

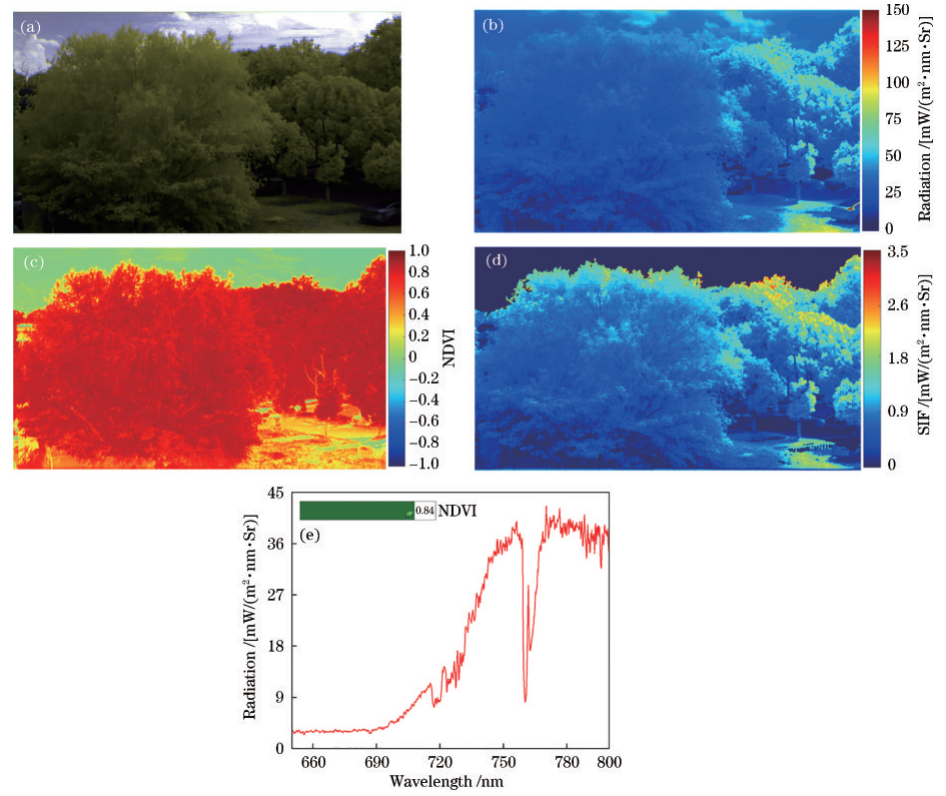

仪器在外场实地观测的高光谱成像数据与 NDVI 分析结果
（a）仪器观测的高光谱伪彩色合成图
（b）近红外 750 nm 波长窗口处的红外反射图像
（c）NDVI图像
（d）SIF 图像
（e）冠层反射光谱和 NDVI分析结果
